适用范围

PT-620C 配电站自动化系统集保护、测量、控制、监控于一体，适用于10kV及以下电压等级的城市电网、楼宇及厂矿企业的供电系统。PT-620C系列保护装置带有操作回路，如果不需要保护装置自带的操作回路，可以选用本公司PT-620C系列保护装置。

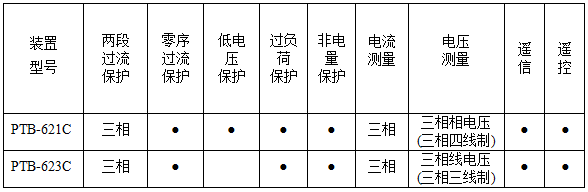

系统结构

PT-620C 配电站自动化系统采用分层分布式结构，分为间隔层、通信管理层和监控层。

间隔层设备通过RS-485总线与通信管理层相连，由通信管理层设备和调度中心（有人值班站需增设后台系统）实现通信功能，实现信息交换、数据共享，完成对一次设备的监视、测量、控制、保护、记录、远动等功能。

系统特点

（1）高性能的硬件

采用32位高性能DSP处理器、高精度的AD采样器件，保证硬件的高精度、高实时性。

（2）完善的自检功能

实时数据采集回路、数字回路及输出回路、程序存储区、数据存储区进行自检，在故障时闭锁相关的保护功能。

（3）强电磁兼容能力

各功能模块单独设计，强弱电彻底分离，抗干扰能力强，现场维护方便。

（4）可靠的通信网络

基于电力工业标准DL/T667-1999（IEC 60870-5-103）的标准通信规约，方便与微机监控或通信管理机联网通讯。

（5）采用标准化的硬件平台，模块化的软件设计，可靠性高，扩展性强。

（6）完善的事件报告

详细记录装置的告警报文、操作事项、事件报文。

（7）液晶采用中文显示，人机界面友好，信息详细直观，操作调试方便。

（8）采用硬件实时时钟，掉电后连续计时。

额定数据

1. 功耗

1. 额定电压： DC220V或AC220V   允许偏差-20％~ +15％。
2. 额定交流数据： 相电压 57.7V
   • 线路抽取电压 100V
     • 交流电流   5A ，1A
       • 零序电流   5A ，1A
       •   额定频率   50Hz

1. 热稳定性： 交流电压回路：    长期运行 1.4Un
   • 交流电流回路：    长期运行 2In
2. 功耗

1. 交流电压回路：每相不大于0.5VA；
2. 交流电流回路：每相不大于0.5VA；
3. 保护电源回路：正常工作时不大于5W； 保护动作时不大于8W。

环境条件

1. 环境温度：工作： -25℃～+55℃。
   • 储存： -25℃～+70℃，相对湿度不大于80%，周围空气中不含有酸性、碱性或其它腐蚀性及爆炸性气体的防雨、防雪的室内；在极限值下不施加激励量，装置不出现不可逆转的变化，温度恢复后，装置应能正常工作。
2. 相对湿度：最湿月的月平均最大相对湿度为90％，同时该月的月平均最低温度为25℃且表面不凝露。最高温度为+40℃时，平均最大湿度不超过50％。
3. 大气压力：80kPa～110kPa（相对海拔高度2km以下）。
